PlusLe contacteur de condensateur de commutation CJ19C et CJ19B (pour contacteur court) ne peut être utilisé que pour son propre condensateur shuntwound basse tension tout ou rien.
Objectif
Le contacteur de condensateur de commutation CJ19C et CJ19B (pour contacteur court) ne peut être utilisé que pour son propre condensateur shuntwound basse tension tout ou rien. Il a largement utilisé pour aucune puissance et équipement d'égalisation de puissance d'égalisation automatique. Il peut être adapté au système électrique de fréquence AC 50Hz, la tension nominale est inférieure à 380V, le condensateur marche-arrêt est inférieur à 90kvar, amélioré au facteur de puissance. Le contacteur à condensateur de commutation de type CJ19C est notre usine améliorée pour une conception réalisée selon LC1-DK (contacteur à condensateur) fabriqué par la société TE France. Le type CJ19B est la conception de notre entreprise et est basé sur un contacteur CA de type CJX2. Le contacteur est de type bloc de construction, pièces de circuit de résistance au-dessus du circuit principal, circuit de résistance pour trois parties. La conception de contact principale avec raison, elle-même contraint de travailler de manière fiable.

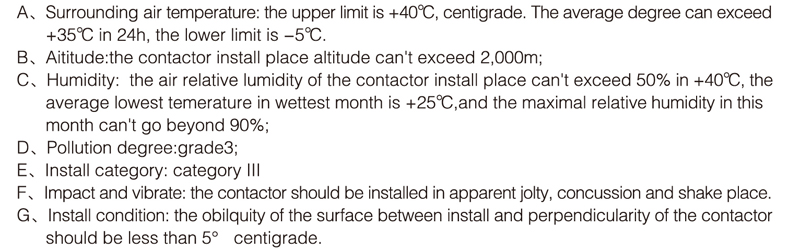

Condition de travail commune et condition d'installation

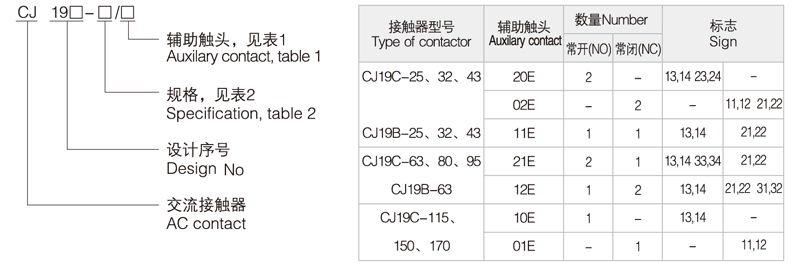

Type et signification

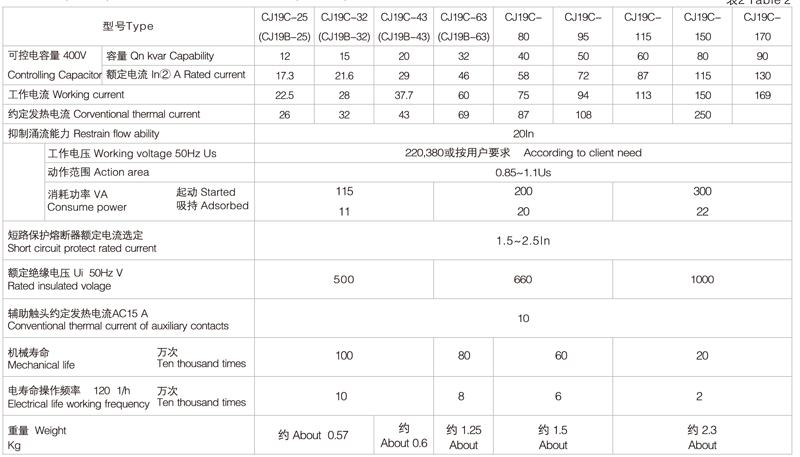

Paramètres techniques principaux (tableau 2)
Remarque: le type 1.CJ19C était le même que le type CJ19B pour les performances techniques de base, il n'était différent que du côté de l'opération de capacité de limitation de débit et a déplacé le circuit du circuit de résistance. 2.In exprimer le courant nominal du condensateur

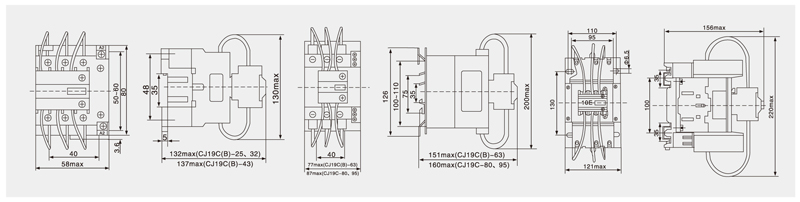

Taille de montage
Les types CJ19B-25, 32, 43 et CJ19C-25, 32, 43 sont installés avec la vis M4, le joint contre-desserré du rail d'installation de 35 mm. Les contacteurs de type CJ19B-63, 80, 95 peuvent être installés avec la vis M6, le contre-joint lâche et le rail d'installation de 35 mm ou 75 mm. Les contacteurs de type Cj115, 150, 170 peuvent être installés avec la vis M6, le contre-joint lâche et le rail d'installation de 35 mm. La distance des deux chemins est de 100 millimètres. La taille apparente et d'installation des types CJ19B-25, 32, 43 et CJ19C-25, 32, 43 suit le tableau n ° 4, les CJ19B-63 et CJ19C-63, 80, 95 font le n ° 5. CJ19C-115, 150, 170 fait le n ° 6.
Condensateur de commutation CJ19C-63 Contacteur AC
