Borne en anneau non isolée RNB

détails du produit

China Dalier Electrical est spécialisée dans la conception et le développement de terminaux à anneau non isolés, de terminaux à anneau, de terminaux pré-isolés, de cosses de câble, de terminaux à sertir pré-isolés, de terminaux non isolés

Paramètres du produit

Taille du câble: 0,5 ~ 1,5 mm² (A.W.G.22-16) Courant max: Imax = 19A Matériel: cuivre violet Épaisseur: 0,7 mm

Item No. Dimension(mm)

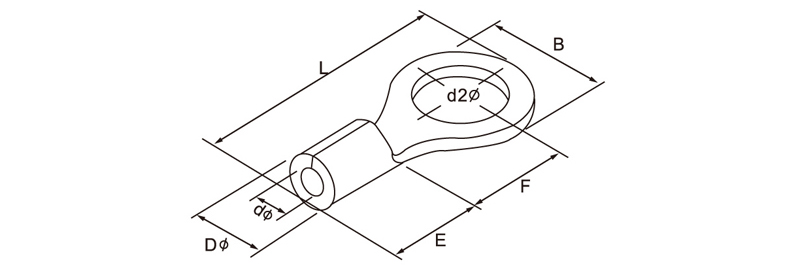

American Bolts number d2Φ B L F E
RNB1.25-3 #4 3.2 5.7 12.6 4.95 4.8 3.4 1.7
RNBS1.25-3.5 #6 3.7 5.7 12.6 4.95
RNBM1.25-3.5 #6 3.7 6.6 14.4 6.3
RNBL1.25-3.5 #6 3.7 8.0 15.8 7.0
RNBS1.25-4 #8 4.3 6.6 14.4 6.3
RNBL1.25-4 #8 4.3 8.0 15.8 7.0
RNB1.25-5 #10 5.3 8.0 15.8 7.0
RNB1.25-6 1/4 6.4 11.6 21.8 11.2
RNB1.25-8 5/16 8.4 11.6 21.8 11.2
RNB1.25-10 3/8 10.5 13.6 25.5 13.9
RNB1.25-10 1/2 13.0 19.2 31.0 16.5

Taille du câble: 1,5 ~ 2,5 mm² (A.W.G.16-14) Courant max: Imax = 27A Matériel: cuivre violet Épaisseur: 0,8 mm

Item No. Dimension(mm)
American Bolts number d2Φ B L F E
RNB2-3 #4 3.2 6.6 12.3 4.2 4.8 4.1 2.3
RNBS2-3.5 #6 3.7 6.6 12.3 4.2
RNBM2-3.5 #6 3.7 6.6 16 7.9
RNBL2-3.5 #6 3.7 8.5 16.8 7.75
RNBS2-4 #8 4.3 6.6 16 7.9
RNBL2-4 #8 4.3 8.5 16.8 7.75
RNBS2-5 #10 5.3 8.5 16.8 7.75
RNBL2-5 #10 5.3 9.5 16.8 7.25
RNB2-6 1/4 6.4 12.0 21.8 11.0
RNB2-8 5/16 8.4 12.0 21.8 11.0
RNB2-10 3/8 10.5 13.6 25.5 13.9
RNB2-12 1/2 13.0 19.2 31.0 16.5

Taille du câble: 2,5 ~ 4 mm² (A.W.G.14-12) Courant max: Imax = 37A Matériel: cuivre violet Épaisseur: 1,0 mm

Item No. Dimension(mm)
American Bolts number d2Φ B L F E
RNB3.5-4 #8 4.3 8 18 7.7 6 5 3
RNBS3.5-4 #10 5.3 8 18 7.7
RNBL3.5-5 #10 5.3 12 21.4 7.7
RNB3.5-6 1/4 6.5 12 21.4 7.7

Taille du câble: 4 ~ 6 mm² (A.W.G.12-10) Courant max: Imax = 48A Matériel: cuivre violet Épaisseur: 1,0 mm

Item No. Dimension(mm)
American Bolts number d2Φ B L F E
RNB5.5-3.5 #6 3.5 7.2 15.7 5.9 6.8 5.5 3.4
RNBS5.5-4 #8 4.3 7.2 15.7 5.9
RNBL5.5-4 #8 4.3 9.5 19.8 8.3
RNB5.5-5 #10 5.3 9.5 19.8 8.3
RNBS5.5-6 1/4 6.5 12 25.8 13
RNB5.5-8 5/16 8.4 15 28 13.5
RNB5.5-10 3/8 10.5 15 28 13.5
RNB5.5-12 1/2 13 19.2 32.4 16

Taille du câble: 6 ~ 10 mm² (A.W.G.8) Courant max: Imax = 62A Matériel: cuivre violet Épaisseur: 1,2 mm

Item No. Dimension(mm)
American Bolts number d2Φ B L F E
RNB 8-4 #8 4.3 8.8 23.8 9.3 8.5 7.2 4.5
RNBS8-5 #10 5.3 8.8 23.8 11.1
RNBM8-5 #10 5.3 12.0 23.8 9.3
RNBL8-5 #10 5.3 15.0 29.8 13.8
RNBS8-6 1/4 6.4 12.0 23.8 9.3
RNBL8-6 1/4 6.4 15.0 29.8 13.8
RNB 8-8 5/16 8.4 15.0 29.8 13.8
RNB 8-10 3/8 10.5 15.0 29.8 13.8
RNB 8-12 1/2 13 20.0 33.5 15.0

Taille du câble: 10 ~ 16 mm² (A.W.G.6) Courant max: Imax = 88A Matériel: cuivre violet Épaisseur: 1,4 mm

Item No. Dimension(mm)
American Bolts number d2Φ B L F E
RNB 14-4 #8 4.3 12.0 29.8 13.3 10.5 9.5 5.8
RNBS14-5 #10 5.3 12.0 29.8 13.3
RNBS14-6 1/4 6.4 12.0 29.8 13.3
RNBL14-6 1/4 6.4 16.0 32.8 13.3
RNB 14-8 5/16 8.4 16.0 31.8 13.3
RNB 14-10 3/8 10.5 16.0 31.8 13.3
RNB 14-12 1/2 13 22.0 41.0 19.5

Taille du câble: 16 ~ 25 mm² (A.W.G.4) Courant max: Imax = 115A Matériel: cuivre violet Épaisseur: 1,8 mm

Item No. Dimension(mm)
American Bolts number d2Φ B L F E
RNBS22-5 #10 5.3 12.2 33.2 15.1 12.0 11.5 7.7
RNBL22-5 #10 5.3 16.5 33.7 13.5
RNBS22-6 1/4 6.4 12.2 33.2 15.1
RNBL22-6 1/4 6.4 16.5 33.7 13.5
RNB 22-8 5/16 8.4 16.5 33.7 13.5
RNB 22-10 3/8 10.5 16.5 33.7 13.5
RNB 22-11 7/16 11.5 22.0 42.5 19.5
RNB 22-12 1/2 13.0 22.0 42.5 19.5

Taille du câble: 35 ~ 50 mm² (A.W.G.2) Courant max: Imax = 160A Matériel: cuivre violet Épaisseur: 1,8 mm

Item No. Dimension(mm)
American Bolts number d2Φ B L F E
RNB 38-5 #10 5.3 15.3 39.0 17.4 14.0 13.3 9.4
RNB 38-6 1/4 6.4 15.3 39.0 17.4
RNBS38-8 5/16 8.4 15.3 39.0 17.4
RNBL38-8 5/16 8.4 22.0 42.
